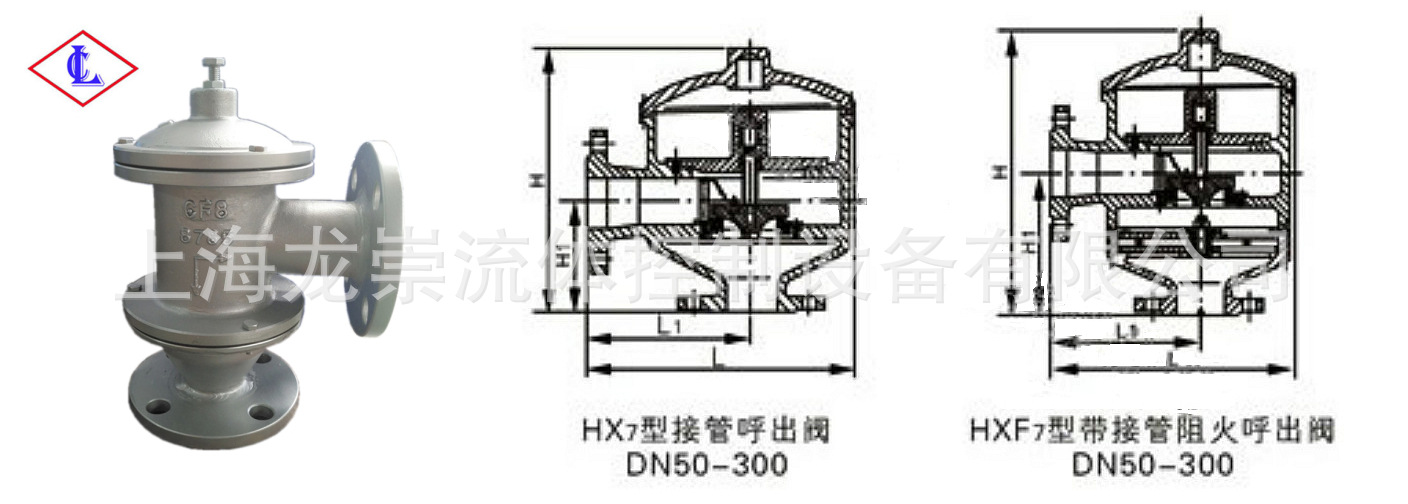

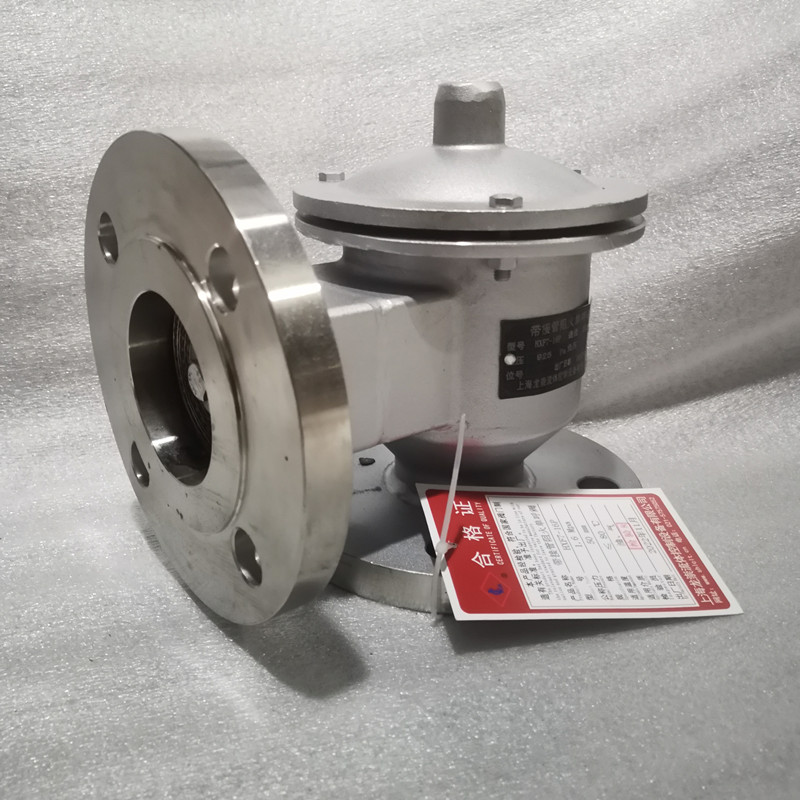

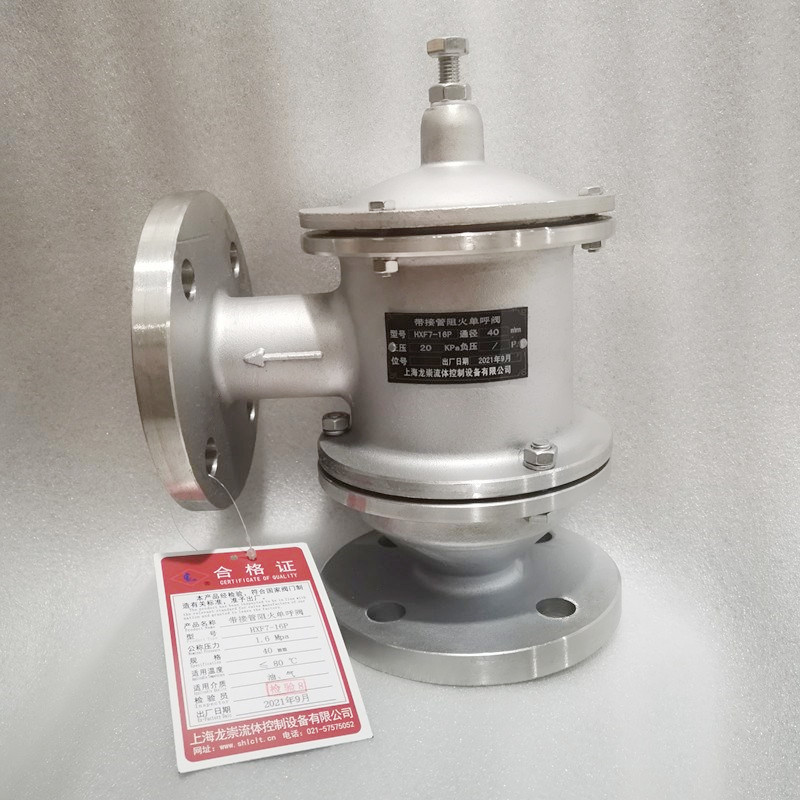

HXF-7接管阻火单呼阀是安装在石油化工固定顶罐上的通气装置,起防止罐内超压或超真空使储罐遭受损坏,起阻止外界火焰传入,减少罐内液体挥发损耗作用。该阀只能呼入或吸入,适合于只呼不吸的工况环境,可以根据客户需要选择带阻火和不带阻火装置。
工作原理:
HXF-7带单接管阻火呼出阀不同于普通呼吸阀,只能向外呼气,不能向内吸气,当系统内压力升高时,气体便经过呼吸阀向外放空,保证系统的压力恒定。单吸阀只能向内吸气,不能向外呼气,当系统内压力降低时,气体便经过呼吸阀向内吸入,保证系统的压力恒定。
操作压力和使用环境温度
呼出压力:A. +355pa B.+980pa C.+1750pa D.+4kpa E.+18kpa
吸入压力:A.-295pa B.-295pa C.-295pa D.-0.5kpa
(操作压力指标也可以由用户指定) 使用温度:-30℃~60℃
工作介质
汽油,煤油,柴油,芳烃,硫,空气等,或其他石油化工物料,阻火类别的选用“HGJ21-89”选行,选IIA级或IIB级由用户指定.
安装维护
1、带接管阻火呼出阀、单呼阀、呼吸阀安装在储油罐的高点,以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐,呼吸阀安装于油罐顶板中央范围内;对于罐顶需要设隔热层的储罐,呼吸阀可安装在梯子平台附近。
2、带接管阻火呼出阀、单呼阀、呼吸阀出厂时,法兰密封面采用塑料保护盖,以免运输途中造成法兰密封面受损,货到现场安装时,务必要把法兰保护盖取掉,再垂直安装于储罐罐顶部。呼吸阀不可横放和倒置,若储罐顶部需要安装两个呼吸阀时,呼吸阀与罐顶中心应该对称安装。
3、带接管阻火呼出阀、单呼阀、呼吸阀安装于储罐上一般使用1-3个月,需要定期检查呼吸阀正负压阀盘工作是否灵活,呼吸阀在正常工作时,会发出“吸-吸-吸”的泄压排气的声音,否则,需要将呼吸阀顶部的阀盖打开,检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢,若有及时清理干净污垢,保证导杆运行自如。阀座密封面有无磨损,如有磨损需立即更换,以保证呼吸阀的正常安全运行。
4、带接管阻火呼出阀、单呼阀、呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化,上下运动。当呼吸阀使用三年时间后,一般都需要更换呼吸阀内部的阀盘,导杆以及阀座的密封面,以保证呼吸阀正常工作,维持储罐的安全运行。
